從TEM到TEMS，“一樣也不一樣”的“模仿秀”
伴隨著科學技術的發展，探索物質的微觀世界，是當今世界前沿科技的研究熱點，這離不開各種先進性觀察設備，而透射電子顯微鏡（TEM）就是目前最為常見的一種高水平觀察設備，廣泛應用于生物、化學和材料等科學領域。TEM雖然常用，但復雜的操作和昂貴的價格，讓它并不“親民”。如何讓大學生便利地學習掌握TEM一直讓從事相關研究的蘇鐵健“耿耿于懷”。
創新的靈感總是在長期思考中爆發，蘇鐵健的這件心事，也成為學生們一項思考的命題。某日，岳峻逸等幾位同學看到蘇老師在課堂上用手中的激光筆照射光柵時，在墻上形成很多亮點形成的陣列，青年人的創造性在此刻迸發?！拔覀冇X得這種現象與TEM的電子衍射非常相像，于是馬上將這一靈感記錄下來?！痹谰莼貞浾f。
而面對學生的“靈光一現”，老師們沒有絲毫懈怠，“學生的創新思維，有時候不可小覷”，長期從事科研工作和指導學生的豐富經驗，讓蘇鐵健和譚成文兩位老師敏銳地意識到，學生的想法大有可為，他們隨即與岳峻逸等學生一起深入探討，伴隨著思路的逐漸打開，師生們一拍即合，不久一份由學生們執筆完成的TEM模擬器的設計方案就形成了。
從一紙方案到一方實物，還需要一番心路歷程，兩位老師與學生們經過精心構思和反復推敲設計，不斷解決研制中的問題，終于用了2年時間，制作出這款造價僅有5萬元左右的TEMS。
TEMS的外貌設計圖
“真正的TEM在工作時，由于發射的是電子束，相當于射線，所以其光路是不可見的，操作是‘暗箱’的。但將TEMS作為教學儀器時，運用激光，你就可以對其工作原理一目了然，這讓我們能夠更好地理解TEM的抽象概念和工作原理。”岳峻逸邊說邊演示，“你看，激光束模擬的是電子束，而我們放置的光柵就是在模擬被檢測的材料樣品，光柵的條文疏密還有方向相當于材料樣品的微觀結構，激光照射后，光發生偏轉，然后用透鏡把光匯聚到成像平面上，我們就得到了一列列周期排列的亮點。通過測量亮點的間距，就可以算出光柵的結構數據，這一過程和電子束檢測材料樣品過程和原理是一致的?！?/p>
正是通過這樣巧妙的模擬，這款TEMS不僅一覽無余地展示了TEM的工作原理，還依托控制系統、圖像采集與處理系統的創新設計，開發出能精準控制設備運行、直觀輸出結果的計算機程序，建構了友好的人機交互界面。
另外，TEMS作為高水平的“模仿者”，努力向“本尊”看齊，經過實驗效果測試，TEMS完全能夠生成TEM在不同模式下的各種演示效果，還能呈現圖像模式與衍射模式的轉換關系。當然，作為一款教學儀器，TEMS在分析精度方面稍顯遜色?！帮@微鏡分辨率跟波長有關，激光束光源的波長是0.5個微米，而電子可以達到原子級別，也就是說TEM可以看到納米尺度的材料結構細節，但TEMS只能展現到微米級細節，‘本尊’畢竟是‘本尊’嘛！”計算機學院李斌斌介紹道。
從TEM到TEMS，讓更多的學生“玩轉”高端設備
材料的微觀結構決定了材料的各種宏觀性能，如強度、韌性、塑性等，而我們的肉眼只能看到材料的外在表象特征，若想探究其內部的微觀結構，當前最為通行的手段，就是使用透射電子顯微鏡等顯微分析儀器。
“TEM的工作原理涉及量子力學、物理光學等看不見摸不著的并且十分抽象的現代物理理論，初學者如果沒有經過大量的實踐訓練，是很難深入理解TEM的理論和熟練掌握其操作技能的”，蘇鐵健介紹說，“我在法國留學時，就常對著厚厚的一本TEM使用說明書操作儀器，直到現在我做實驗時，仍有很多不懂的地方需要翻書?！?/p>
除了操作難度大外，透射電子顯微鏡還是一款體積龐大、價格不菲的大設備，每臺500多萬的價格，也使得它并不能大量采購和普遍裝備?！翱蒲猩隙加貌贿^來，教學使用更是排不上、用不起。北理工目前擁有的TEM，工作量十分飽滿，使用需要提前預約，為了保障設備運行和實驗結果，大多數情況下老師會親自操作或者現場指導。因此，學生們針對TEM開展學習實踐的機會就非常有限?！弊T成文對此深有體會。
TEMS的可視化光路
“使用可見的532 nm激光束代替了TEM中不可見的高能電子束，以傅里葉光學玻璃透鏡代替電磁透鏡控制光路、以光柵樣品代替薄膜晶體樣品建構TEMS的光學系統……”，這款創新研制的TEMS設備，憑借創新的原理、完備的功能和“低端”的價格，目前已經在昆明理工大學、華北理工大學、中南大學和我校的相關專業課程中使用，同時，還在海淀區中學生科學實踐活動中得到應用，受到師生們的一致好評，取得良好的教學效果，實現了讓更多的學生和初學者可以“玩轉”TEM這樣的高端設備。
從TEM到TEMS，為教學儀器領域創新寫下精彩一筆

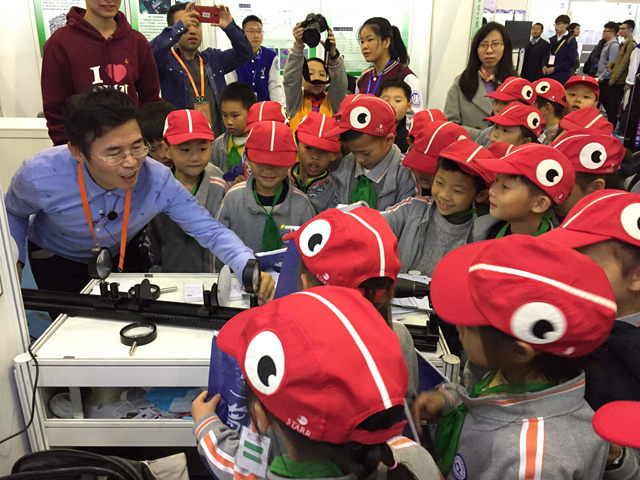

蘇鐵健老師在全國“挑戰杯”現場給參觀的小學生講解TEMS
“我們的作品不僅專家評價高，更關鍵的是受到在場高校同行老師和學生的高度關注與評價，市民開放日當天，吸引了記者、中小學生、廣大市民的關注，結束時仍然有很多觀眾與我們進行交流，我們用自身行動踐行了‘大眾創業、萬眾創新’！”姜威宇回憶起“挑戰杯”競賽場景時說道。
“該作品是一個涵蓋材料、光電及軟件等學科的系統工程，由不同專業本科生合作完成，開發的軟件能夠直接對結果進行處理，使設備原理更為清晰可視；該作品對相關學科的高校本科教學很重要，有很大的發展空間和前景；該設備成本低，可以推向國際市場，特別是科研經費不足的發展中國家，作品產業化可操作性強；建議申報國家教學成果獎，用高端教學儀器開發帶動教學改革?！边@是在獲評2017年全國“挑戰杯”一等獎評選過程中，評審專家們的一段評語。
“教學實驗儀器設計得當，會對學生培養和科學研究起到事半功倍的作用，但是目前國內的大學課堂對教學實驗儀器的使用重視不夠，當然這也和這類儀器設備的設計構思具有一定難度有關系，不僅要熟知所模擬對象，還要抽象出基本原理，還要去尋找實現的技術手段，考慮展示效果和成本，可謂是難上加難，在我看來，教學儀器的研制，是教學改革中的重要組成部分?！碧K鐵健向我們闡釋了他對于教學儀器的理解。
TEMS是為TEM而專門設計的一種教學培訓和科普展示儀器，目的是幫助初學者通過TEMS的操作快速認識和掌握TEM。與TEM相比，其價格和維護成本低、易于維護、使用簡單、生成的現象直觀，降低了各高校在開展TEM教學時的設備門檻，適用于高等院校電子顯微分析類課程的學生實踐訓練，以及實驗室人員培訓等，也適合面向中小學生開展科普教育。在評委及高校老師們的眼中，學生創新的火花很可能帶來一場不小的教學改革。
“讓更多的學生受益，就是這個科技創新的主要目的。能為師生的教學科研提供些許幫助，讓學生們學有所獲，是我們最大的自豪感和成就感！”
